一种耐磨的防磨瓦的制作方法

文章出处http://www.wxjfyjs.com 人气:23发表时间:2021-02-22 13:21:03



本实用新型涉及一种耐磨的防磨瓦,属于管路保护设备技术领域。



背景技术:

防磨瓦,又称防磨罩、防磨板、防磨护瓦、防磨盖板、防蚀盖板、锅炉爬管、防磨压板等,是电站锅炉受热面管子常用配件,与卡环配合使用。防磨瓦主要用在锅炉的过热器、再热器、省煤器、水冷壁管道等受热面管子的迎风面,还有引风机也会用,主要作用是保护锅炉管道受风面,减少管道磨损,增加受热面管子的使用寿命。一般行业内称“防磨瓦”、“防磨盖板”居多。防磨瓦是锅炉专用配件,一般以电站锅炉使用的居多,小型锅炉使用较少,有些煤化工也会用到。

防磨瓦的使用期限在不同类型的锅炉、不同使用部位不尽相同,正常使用期限为锅炉的一个大修周期(3—5年),一般锅炉每次检修都会更换或加装部分防磨瓦,主要更换的有防磨瓦磨损严重减薄超标的;先前安装时不牢固在锅炉运行中脱落的。更换时根据防磨瓦磨损情况,如果减薄严重需要更换,变形严重,起不到保护管子的也需要更换。另外,部分锅炉管子没有加装防磨瓦,但在锅炉定检时发现管子有磨损减薄趋势,通常也加装防磨瓦,防止管子进一步磨损,造成锅炉爆管等严重后果。

公开号为CN205746776U的中国专利,一种燃煤锅炉受热面把合型防磨瓦组件包括防磨瓦本体和管卡,防磨瓦本体和管卡相互扣合固定在的,该防磨瓦本体燃煤锅炉受热管上,因防磨瓦本体的管壁外侧设有成对设置的****翅板,管卡的端部设有第二翅板。

上述专利在实际使用的过程中存在安装难度大,使用寿命短,耐磨性能不足,后期维护成本高等问题,因此我们需要在此基础上做进一步改进。



技术实现要素:

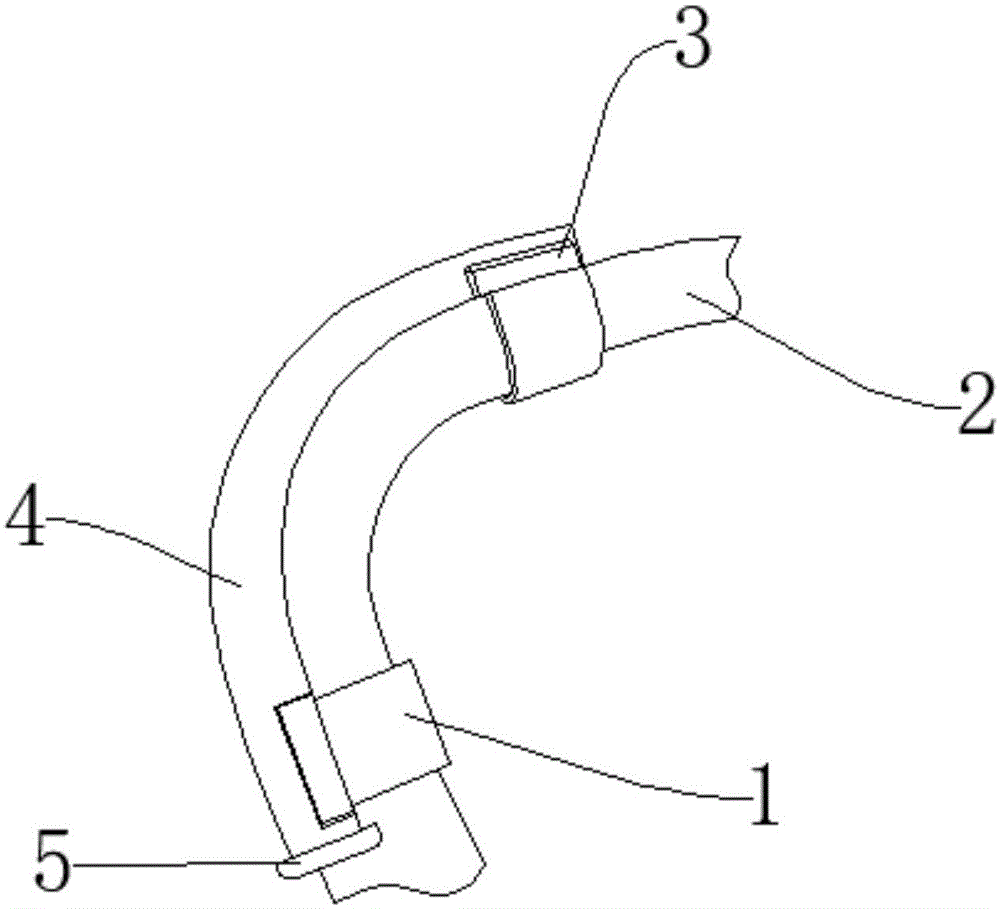

针对上述问题,本实用新型要解决的技术问题是提供一种耐磨的防磨瓦。本实用新型的耐磨的防磨瓦,它包含卡环、管道、安装块、防磨瓦本体、防滑保护套、防护倒角、卡环固定槽、高温耐受层、耐腐蚀涂层、耐磨强化层、焊接预留区、焊接块,管道一侧设置有防磨瓦本体,防磨瓦本体两端均设置有防滑保护套,防磨瓦本体上设置有安装块,安装块内部设置有卡环固定槽,卡环固定槽一侧设置有焊接预留区,防磨瓦本体外侧设置有防护倒角,防磨瓦本体内部设置有耐腐蚀涂层,耐腐蚀涂层内部设置有高温耐受层,高温耐受层内部设置有耐磨强化层,安装块一侧设置有卡环,卡环上设置有焊接块,防磨瓦本体与管道通过卡环连接在一起,防滑保护套与防磨瓦本体嵌套连接在一起,安装块与防磨瓦本体一体成型,卡环固定槽成型于安装块内部,焊接预留区成型于卡环固定槽内部,防护倒角成型于防磨瓦本体上,卡环与焊接块一体成型,焊接块与安装块焊接在一起。
